Changer le Thème d'affichage

Mise en situation

Le présent tutorial est applicable à tout possesseur d’un véhicule équipé d’un RCD 510 ou d'un RNS 510.



VUE GENERALE

Préambule

Votre radio possède 3 thèmes d'affichage. Malheureusement le changement de ces thèmes ne se fait pas par le bouton SETUP de votre radio, mais uniquement via le VAG COM.



PRESENTATION DES 3 DIFFERENTS THEMES

Afin pour vous de bien visualiser les différentes couleurs des thèmes, j'ai essayé de faire un medley assez détaillé de chacun des menus pour chaque thème.
Place aux photos.

THEME "HIGHLINE" (par défaut)

RADIO
Ecran d'accueil
Hi Radio
Liste des stations reçues
Hi Radio Liste

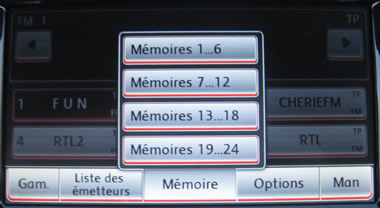

Accès aux mémoires de stations
Hi Radio Memoire
Tuning manuel
Hi Radio Tuning

MEDIA
Lecture d'un titre
Hi Media HDD Lecture
Liste des titres disponibles
Hi Media HDD Selection

PHONE
Aucun téléphone connecté
Hi Phone Non Connecte
Numérotation
Hi Phone Numerotation

MAP
Carte en 3D (full screen)
Hi Map Full Screen 3D
Ecran en Mode Nuit
Hi Map Mode Nuit
Fenêtre "Vue GPS"
Hi Map Vue GPS
Fenêtre "Vue carte pos."
Hi Map Vue Position

NAV
Ecran d'accueil de navigation
Hi Nav
Entrée d'une adresse postale
Hi Nav Adresse
Choix de l'itinéraire
Hi Nav Choix Itineraire
Guidage en cours (full screen)
Hi Nav Itineraire 3D

TRAFFIC
Liste des infos routières
Hi Traffic Liste
Fenêtre d'une info routière
Hi Traffic Fenetre Info

TONE
SETUP
Réglage audios
Hi Tone
Réglage RNS 510
Hi Setup



THEME "SPORTSLINE"

RADIO

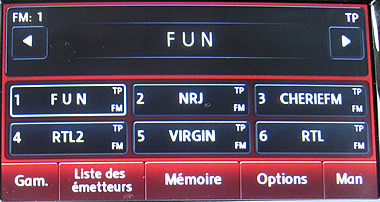

Ecran d'accueil
Sp Radio

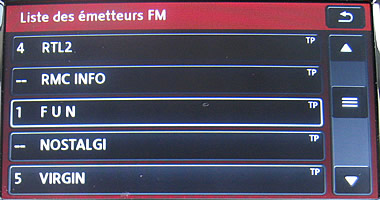

Liste des stations reçues
Sp Radio Liste

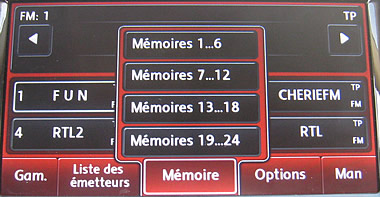

Accès aux mémoires de stations
Sp Radio Memoire

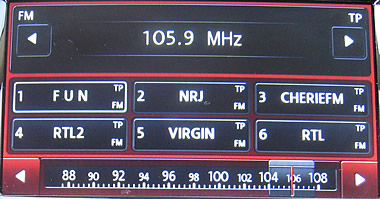

Tuning manuel
Sp Radio Tuning

MEDIA
Lecture d'un titre
Sp Media HDD Lecture

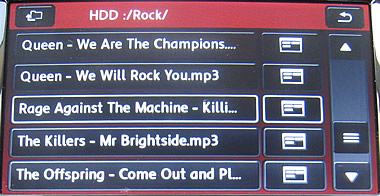

Liste des titres disponibles
Sp Media HDD Selection

PHONE

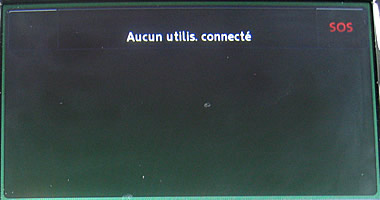

Aucun téléphone connecté
Sp Phone Non Connecte
Numérotation
Sp Phone Numerotation

MAP
Carte en 3D (full screen)
Sp Map Full Screen 3D
Ecran en Mode Nuit
Sp Map Mode Nuit
Fenêtre "Vue GPS"
Sp Map Vue GPS
Fenêtre "Vue carte pos."Sp Map Vue Position

NAV

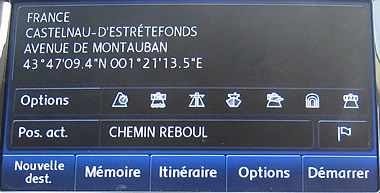

Ecran d'accueil de navigation
Sp Nav

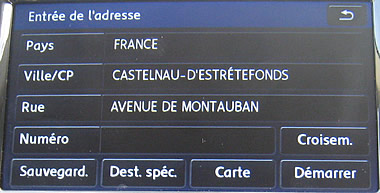

Entrée d'une adresse postale
Sp Nav Adresse
Choix de l'itinéraire
Sp Nav Choix Itineraire

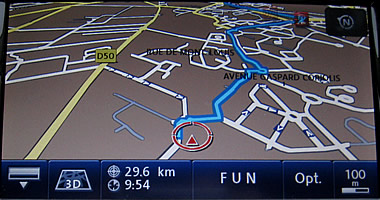

Guidage en cours (full screen)
Sp Nav Itineraire 3D

TRAFFIC

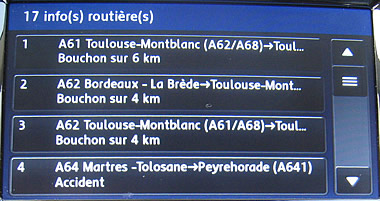

Liste des infos routières
Sp Traffic Liste

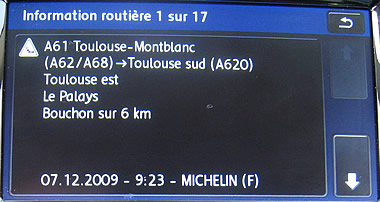

Fenêtre d'une info routière
Sp Traffic Fenetre Info

TONE
SETUP

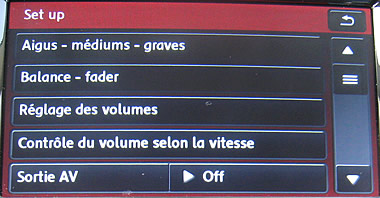

Réglage audios
Sp Tone
Réglage RNS 510
Sp Setup



THEME "PREMIUM"

RADIO
Ecran d'accueil
Pr Radio

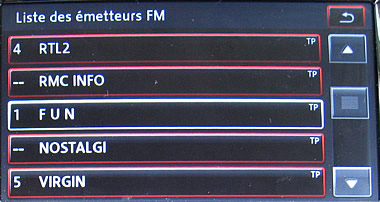

Liste des stations reçues
Pr Radio Liste

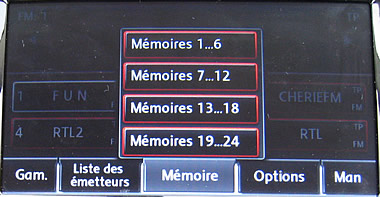

Accès aux mémoires de stations
Pr Radio Memoire

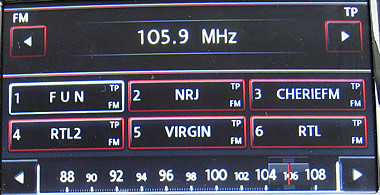

Tuning manuel
Pr Radio Tuning

MEDIA
Lecture d'un titre
Pr Media HDD Lecture
Liste des titres disponibles
Pr Media HDD Selection

PHONE
Aucun téléphone connecté
Pr Phone Non Connecte
Numérotation
Pr Phone Numerotation

MAP
Carte en 3D (full screen)Pr Map Full Screen 3D
Ecran en Mode Nuit
Pr Map Mode Nuit
Fenêtre "Vue GPS"
Pr Map Vue GPS
Fenêtre "Vue carte pos."
Pr Map Vue Position

NAV
Ecran d'accueil de navigation
Pr Nav
Entrée d'une adresse postale
Pr Nav Adresse
Choix de l'itinéraire
Pr Nav Choix Itineraire
Guidage en cours (full screen)
Pr Nav Itineraire 3D

TRAFFIC

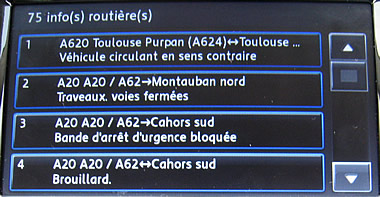

Liste des infos routières
Pr Traffic Liste
Fenêtre d'une info routière
Pr Traffic Fenetre Info

TONE
SETUP
Réglage audios
Pr Tone
Réglage RNS 510
Pr Setup



ETAPES A SUIVRE

Outils et logiciel nécessaire

- Un Ordinateur (de préférence un PC portable) sous Windows avec un port USB ou un port Série.
- Le câble officiel VAG COM pour votre type de voiture (ligne K ou bus CAN).
- La version 908.1 au minimum de VCDS/VAG COM.



A. Démarrage

1. Connecter le câble USB (ou série) sur votre ordinateur.
Port USB


2. Démarrez le logiciel VCDS/VAG COM.
VCDS icone


3. Connectez l'autre extrémité du câble à la prise diagnostic violette de votre voiture.

Ici la prise se situe en bas du volant de direction à gauche des pédales.
Prise diagnostic


4. Mettez le contact de la voiture mais sans démarrer le moteur.



B. La Procédure

~ Début de la procédure ~


1.
Sur l'écran d'accueil de VCDS, cliquez sur le bouton "Sélectionner" le calculateur.

Ecran Accueil VCDS Select


2. Si vous avez un RCD 510, cliquez sur le calculateur "56-Radio".
Si vous avez un RNS 510, cliquez sur le calculateur "56-Radio" ou "37-Navigation", peu importe cela mène au même calculateur.
Les captures d'écran étant similaires, prenons l'exemple ici sur le bouton "37-Navigation".
Ecran Choix Calculateur VCDS 37 Navi


3. Cliquez sur "Codage - 07".
Ecran Calculateur 37 Navigation Codage


4. Cliquez ensuite sur le bouton "Assistant codage long".
37 Navi Assistant Codage Long


5. Dans l'Octet 7, choisissez un des thèmes proposés dans les bit 4-5.
Puis cliquez sur le bouton "Sortie" en haut à gauche de la fenêtre.
37 Navi LC Octet07 Choix Liste bit4-5

Note : Pour être bien sûr du thème dans lequel vous étiez, vérifier avec les captures d'écran présentées en début de cette page.


6. Lorsque vous sortez de la fenêtre précédente, vous voyez qu'apparaît le nouveau codage.
Pour enregistrer le nouveau codage dans le calculateur, cliquez sur le bouton "OK".
37 Navi Valider Nouveau Codage 01


7. Un message vous informe que le codage a bien été enregistré dans le calculateur.
Validez par "OK".

37 Navi Valider Nouveau Codage 02

8. La procédure est maintenant terminée, vous pouvez fermer le module.
Cliquez sur "Quitter calculateur - 06".
Ecran Calculateur 37 Navigation Quitter


~ Fin de la procédure ~



C. Arrêt

1. Coupez le contact de la voiture.

2. Débranchez l'extrémité du câble branché à la prise diagnostic.

3. Fermez le logiciel VAG COM/VCDS.

4. Déconnectez le câble du port USB (ou série) de l'ordinateur.

ATTENTION !
Le changement du thème n'est pas effectif de suite. Il faut que le bus CAN se repose avant de propager l'information. Pour cela il vous faudra déconnecter le VAG COM, éteindre le contact puis fermer la voiture. Revenez 15 minutes plus tard (des fois cela dure une nuit même) et le changement du thème sera pris en compte.
