Activation du menu caché (Testmode)

Mise en situation

L'activation du menu Testmode vous permet de savoir quelles sont les références de votre RNS 510. L'accès à ce menu a été désactivé sur certaines version de RNS 510 notamment les version de firmwares 0800 à 2850. Un mini menu VERSION INFORMATION a été mis en place à partir des firmware 3810 (dès juin 2011).
L'accès à ce menu s'effectue en appuyant longtemps sur le bouton SETUP du RNS 510. Au bout de 5s d'appui vous verrez apparaître le menu AM / FM.

Appuyez sur le bouton SETUP et à l'apparition de cet écran FM / AM et maintenez encore le bouton SETUP appuyé.
Setup FM AM

Maintenez toujours le bouton SETUP et attendez encore 5 secondes supplémentaires, le menu 'Testmode' apparaîtra.

Menu 'Testmode' page n°1
Menu Caché Testmode

Menu 'Testmode' page n°2
Testmode page02


Note :
Si le menu 'Testmode' n'apparaît pas, vous pouvez donc continuer à lire ce tutorial afin justement de l'activer.



VUE GENERALE

Préambule

Le fait d'activer ce menu peut vous permettre par exemple de savoir :
- la version de votre RNS 510

Dans le menu 'Testmode', appuyez sur le bouton 'Version Info'.
Vous obtenez les informations sur le P/N du RNS 510 (pour moi 1T0035680 Révision C)
ou encore le firmware actuel (pour moi la version 2660).

Testmode_Version_Info


- la version de la cartographie embarquée.

Dans le menu 'Testmode', appuyez sur le bouton 'Navigation'.
Vous obtenez les informations sur le P/N du RNS

Testmode_Navigation

Puis appuyez sur 'Map Info'.
Vous obtenez les informations de la cartographie (pour moi j'ai celle de l'Europe de l'Ouest du constructeur Navteq portant la révision 7012).

Testmode_Navigation_MapInfo



ETAPES A SUIVRE

Outils et logiciel nécessaire

- Un Ordinateur (de préférence un PC portable) sous Windows avec un port USB ou un port Série.
- Le câble officiel VAG COM pour votre type de voiture (ligne K ou bus CAN).
- La version 908.1 au minimum de VCDS/VAG COM.



A. Démarrage

1. Connecter le câble USB (ou série) sur votre ordinateur.
Port USB


2. Démarrez le logiciel VCDS/VAG COM.
VCDS_icone


3. Connectez l'autre extrémité du câble à la prise diagnostic violette de votre voiture.

Ici la prise se situe en bas du volant de direction à gauche des pédales.
Prise_diagnostic


4. Mettez le contact de la voiture mais sans démarrer le moteur.



B. La Procédure

~ Début de la procédure ~


1.
Sur l'écran d'accueil de VCDS, cliquez sur le bouton "Sélectionner" le calculateur.

Ecran_Accueil_VCDS_Select


2. Dans la liste des calculateurs, choisissez le "37-Navigation".
Ecran_Choix_Calculateur_VCDS_37_Navi


3. Cliquez sur "Adaptation - 10".
Ecran Calculateur 37 Navigation Adaptation


4. Cliquez ensuite dans la liste déroulante.
37 Navi Adaptation

Dans la liste choisissez la ligne "Development Test Mode".
37_Navi_Adaptation_Liste


5. Le canal 50 correspondant au menu 'Testmode' est chargé.
Par défaut la valeur à '0' indique bien que le menu est désactivé.
Pour activer le menu 'Testmode', cliquez sur le bouton "Plus" à côté de la nouvelle valeur.

37_Navi_Adaptation_Canal_50_avant_modif

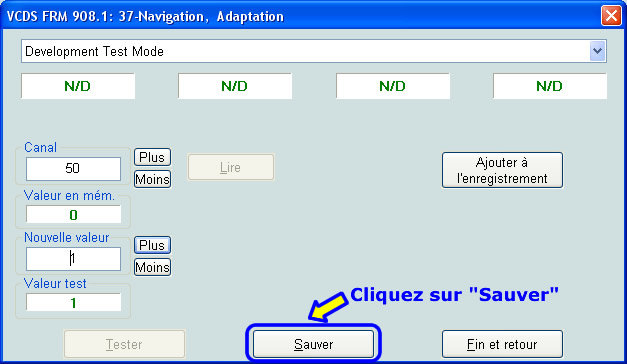

6. La valeur '1' s'affiche. Cliquer sur le bouton "Sauver" pour enregistrer la nouvelle valeur.
37_Navi_Adaptation_Canal_50_Sauver


7. Un message vous alerte que vous être en train de modifier la donnée.
Cliquez sur "Oui" pour valider la modification.

37_Navi_Adaptation_Canal_50_confirmation


7. La valeur a été mémorisée (même si elle n'apparaît plus dans l'affichage de la fenêtre).
Vous pouvez vérifier la valeur du canal en cliquant sur "Lire" si vous voulez en être sûr.

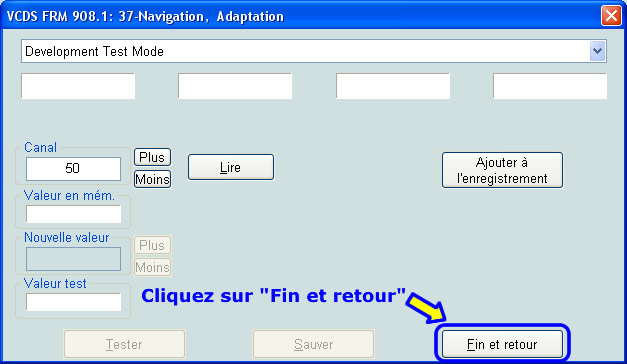

Maintenant vous pouvez fermer la fenêtre et cliquez sur "Fin et retour".

37_Navi_Adaptation_Canal_50_fin


8.
La procédure est maintenant terminée, vous pouvez fermer le module.
Cliquez sur "Quitter calculateur - 06".
Ecran_Calculateur_37_Navigation_Quitter


~ Fin de la procédure ~



C. Arrêt

1. Coupez le contact de la voiture.

2. Débranchez l'extrémité du câble branché à la prise diagnostic.

3. Fermez le logiciel VAG COM/VCDS.

4. Déconnectez le câble du port USB (ou série) de l'ordinateur.

ATTENTION !
Après reprogrammation du canal, il vous faudra attendre 30 minutes, le temps de propagation de l'information sur le bus CAN du véhicule quand il est au repos.
Donc après avoir coupé le contact et déconnecté le VAG COM, retirer la clé de contact en s'assurant que la radio est bien éteinte. Patienter 30 minutes puis revenez rallumer la radio et vérifiez la présence de ce menu par un appui long de 10 secondes sur la touche SETUP. Vous pouvez aussi faire un SOFT-RESET du RNS 510 pour que le codage se répercute immédiatement (appui simultané sur les 3 boutons : flèche gauche + flèche droite + commande vocale) sans attendre les 30 minutes d'inactivité du bus CAN.
